System BSB 90
Elastische Brandschutzsteine für Kabel-, Rohr- und Kombiabschottungen (feuerbeständig, 90 Minuten). Besonders geeignet für Anforderungen an technische Sauberkeit (z.B. in Rechenzentren), Nachinstallierbarkeit (z.B. in Industrie und Gewerbe) und geringe Montagezeit. Im Brandfall schäumen die Brandschutzsteine auf und sorgen für einen sicheren Feuer- und Rauchabschluss.
Einsatzbereiche
BSB Brandschutzsteine kommen zum Einsatz bei:
- Leichten Trennwänden
- Massivwänden
- Massivdecken
- Holzbau (CLT-Wände und CLT-Decken)
Vorteile
- Nachhaltig und wirtschaftlich aufgrund einfacher Nachbelegbarkeit und Wiederverwendbarkeit
- Schnelle, saubere und staubfreie Installation ohne Spezialwerkzeug
- Einfache Handhabung und zuverlässige Abdichtung durch elastisches Materialverhalten
- Optional kombinierbar mit BSS Brandschutzschaum in Bereichen mit Kabeln
- Breites Spektrum zugelassener Installationen für die technische Gebäudeausrüstung
- Öffnungsgröße bis max. 1 m × 1 m in LTW, Massivwand und -decke
- Geringe Installationsabstände, insbesondere zwischen Rohrleitungen (Nullabstand)
Feuerwiderstandsklasse
Feuerbeständig (90 Min.)
Nachweis
abG Z-19.53-2741: Mar 17, 2026
Eigenschaften
- Schneller und einfacher Einbau ohne Spezialwerkzeuge
- Maximale Flexibilität bei Nachbelegung ohne aufwendige Demontage
- Intumeszierendes, rauchdichtes System für zuverlässigen Feuer- und Rauchverschluss nach DIN 4102, Teil 9
- Universell einsetzbar für Kabel, Rohre und gemischte Belegungen
- Staub- und faserfreie Verarbeitung: ideales Abschottungssystem für Rechenzentren, Serverräume, Labore oder Krankenhäuser.
Downloads
Systemdatenblätter / Einbauanleitungen / Zulassungen

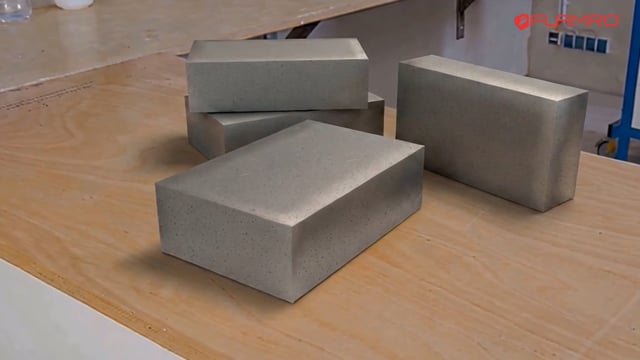

Ausschreibungstext auf ausschreiben.deEinbauvideo: BSB Brandschutzsteine
Die elastischen Brandschutzsteine sind ideal für die einfache und saubere Installation von feuerbeständigen Kabel-, Rohr- und Kombiabschottungen. Für den Einbau des Brandschutzsystems benötigen Sie die BSB Brandschutzsteine, den DG-SC Brandschutzspachtel und optional den BSS Brandschutzschaum sowie ggf. die Brandschutzbänder NBR-plus bzw. KSL-W bei Durchführung von Rohrleitungen.
Systeminformationen
Technische Daten
Allgemein
Markenname
Flamro
Bauteilstärke
Bauteil
LTW, Massivwand
Bauteilstärke
≥ 100 mm
Bauteil
Massivdecke
Bauteilstärke
≥ 150 mm
Bauteil
CLT-Holzdecke
Bauteilstärke
≥ 140 mm
Bauteil
CLT-Holzwand
Bauteilstärke
≥ 100 mm
Max. Schottgröße Decke (L x B)
Bauteil
Massivdecke
Breite
unendlich mm
Länge
400 mm
Bauteil
Massivdecke
Breite
1000 mm
Länge
1000 mm
Bauteil
CLT-Holzdecke
Breite
600 mm
Länge
600 mm
Max. Schottgröße Wand (B x H)
Bauteil
LTW, Massivwand
Breite
1000 mm
Höhe
1000 mm
Bauteil
CLT-Holzwand
Breite
600 mm
Höhe
600 mm
Schottstärke
Bauteil
LTW, Massivwand
Schottstärke
≥ 230 mm
Bauteil
Massivdecke
Schottstärke
≥ 230 mm
Bauteil
CLT-Holzwand, CLT-Holzdecke
Schottstärke
≥ 230 mm
Belegung
Brennbares Rohr Ø
Bauteil
LTW, Massivwand, Massivdecke, CLT-Holzwand, CLT-Holzdecke
Durchmesser Ø
≤ 110 mm
Werkstoff / Hersteller
PVC-U, PVC-HI, PVC-C, PE, PE-HD, LDPE, ABS, ASA, PE-X, PB, PP
Bauteil
LTW, Massivwand, Massivdecke, CLT-Holzwand, CLT-Holzdecke
Durchmesser Ø
≤ 110 mm
Werkstoff / Hersteller
Conel Drain, Rehau Raupiano Light, Geberit Silent-PP, Geberit Silent-Pro, Geberit Silent-db20, Wavin AS, Wavin AS+, Wavin SiTech+, POLO-KAL NG, POLO-KAL XS, GF Silenta Premium, Friaphon
EIR-Bündel Ø
Bauteil
LTW, Massivwand, Massivdecke, CLT-Holzwand, CLT-Holzdecke
Bündel Ø
≤ 100 mm
Einzel Ø
≤ 32 mm
EIR-Einzel Ø
Bauteil
LTW, Massivwand, Massivdecke, CLT-Holzwand, CLT-Holzdecke
Einzel Ø
≤ 40 mm
Koaxial- Hohlleiterkabel Ø
Bauteil
LTW, Massivwand, Massivdecke, CLT-Holzwand, CLT-Holzdecke
Durchmesser Ø
≤ 51 mm
Werkstoff / Hersteller
RFS Radiaflex, RFS Cellflex, CommScope Heliax
Hydraulikschläuche Ø
Bauteil
LTW, Massivwand, Massivdecke, CLT-Holzwand, CLT-Holzdecke
Durchmesser Ø
≤ 55.9 mm
Werkstoff / Hersteller
HANSA-FLEX HD 200
Kabelbündel Ø
Bauteil
LTW, Massivwand, Massivdecke, CLT-Holzwand, CLT-Holzdecke
Bündel Ø
≤ 100 mm
Einzel Ø
≤ 21 mm
Kabel Ø
Bauteil
LTW, Massivwand, Massivdecke, CLT-Holzwand, CLT-Holzdecke
Durchmesser Ø
≤ 80 mm
Allgemein
Kabeltragesystem
ja
Klimasplit-Leitungskombinationen
ja
Einzelne Leitungen für Steuerungszwecke Ø
Bauteil
LTW, Massivwand, Massivdecke, CLT-Holzwand, CLT-Holzdecke
Durchmesser Ø
≤ 15 mm
Mehrschichtverbundrohr Ø
Bauteil
LTW, Massivwand, Massivdecke, CLT-Holzwand, CLT-Holzdecke
Durchmesser Ø
≤ 32 mm
Isolierung
FEF (flexibler elastomerer Schaumstoff)
Werkstoff / Hersteller
Aluminiumverbundrohre
Nichtbrennbare Rohre Ø
Bauteil
LTW, Massivwand, Massivdecke, CLT-Holzwand, CLT-Holzdecke
Durchmesser Ø
≤ 168.3 mm
Isolierung
Mineralfaser (allgemeine mineralische Dämmstoffe)
Werkstoff / Hersteller
Stahl, Edelstahl, Guss
Bauteil
LTW, Massivwand, Massivdecke, CLT-Holzwand, CLT-Holzdecke
Durchmesser Ø
≤ 88.9 mm
Isolierung
Mineralfaser (allgemeine mineralische Dämmstoffe)
Werkstoff / Hersteller
Kupfer, Stahl, Edelstahl, Guss
Bauteil
LTW, Massivwand, Massivdecke, CLT-Holzwand, CLT-Holzdecke
Durchmesser Ø
≤ 28 mm
Isolierung
ohne Isolierung
Werkstoff / Hersteller
Kupfer, Stahl, Edelstahl, Guss
Bauteil
LTW, Massivwand, Massivdecke, CLT-Holzwand, CLT-Holzdecke
Durchmesser Ø
≤ 88.9 mm
Isolierung
AF/ArmaFlex
Werkstoff / Hersteller
Kupfer, Stahl, Edelstahl, Guss
Bündelrohre
Bauteil
LTW, Massivwand, Massivdecke, CLT-Holzwand, CLT-Holzdecke
Durchmesser Ø
≤ 25 mm
Typ
C-I
Benötigte Produkte
BSB Brandschutzstein - Brandschutzstein 230 x 130 x 60
Artikelnummer
33000
BSB Brandschutzstein - vakuumiert - Brandschutzstein 230 x 130 x 60 vakuumiert
Artikelnummer
33009
DG-SC - Spachtel, 310 ml Kartusche
Artikelnummer
01157000
DG-SC - Brandschutzspachtel 600 ml, anthrazit
Artikelnummer
01157018
BSS - 180 g
Artikelnummer
32004
BSS - 480 g
Artikelnummer
32010
Presspistole für 480g Kartusche - Presspistole für 480g Kartusche
Artikelnummer
32100
Akku-Presspistole für 480g Kartusche - Akku-Presspistole für 480g Kartusche
Artikelnummer
32101
Akku für Presspistole 480g (32101) - Akku für Presspistole 480g (32101)
Artikelnummer
32102
Mischrohr - 10 Stück
Artikelnummer
32205
Mischrohr-Verlängerung - Verlängerung 200 mm
Artikelnummer
32210
NBR-plus - 5 m - NBR-plus Brandschutzgewebe, Rolle, 5 lfm, Breite 125 mm, vorgeschlitzt (2 x 62,5 mm)
Artikelnummer
0760150133
NBR-plus - 10 m - NBR-plus Brandschutzgewebe, Rolle, 10 lfm, Breite 125 mm, vorgeschlitzt (2 x 62,5 mm)
Artikelnummer
01261941
KSL-W - 10 000 x 50 x 1,5 mm, selbstklebend
Artikelnummer
15510
KSL-W - 20 000 x 50 x 1,5 mm, selbstklebend
Artikelnummer
15520
Kennzeichnungsschild Flamro-national - für Systeme Flamro national
Artikelnummer
14000
